玻璃是一类应用极其广泛的材料，从日常灯泡外壳到高速通信用光纤，都离不开它。随着新技术不断涌现，对玻璃的机械强度和可靠性提出了更高要求，高强度玻璃因此成为材料领域的重要研究方向。然而，现有的化学强化玻璃技术仍存在明显局限。

化学强化通常依赖玻璃表面的离子交换过程，这不仅限制了玻璃可实现的最小厚度，还会产生碱金属废料，带来环境负担和资源利用方面的问题。此前，研究人员曾借助气动悬浮和激光加热等特殊手段制备出高弹性模量的氧化物玻璃，但这些方法难以放大规模，难以满足工业生产对尺寸和产量的需求。

尽管全球范围内对玻璃成分的系统研究已相当深入，但通过传统工业工艺获得全新高强度氧化物玻璃的报道仍然十分有限。

在实际工业生产中，传统熔融淬火法仍是制备氧化物玻璃的主流路线。含稀土元素或含 Ta₂O₅ 的玻璃体系，由于具有较高的键解离能，往往能实现更高的杨氏模量。同时，较低的玻璃转变温度（Tg）有利于降低成型能耗、提高生产效率，并减轻制造过程对环境的影响。然而，在氧化物玻璃的成分设计中，要同时实现接近 700 °C 的 Tg 和超过 120 GPa 的杨氏模量，长期以来一直是尚未被充分探索的区域。

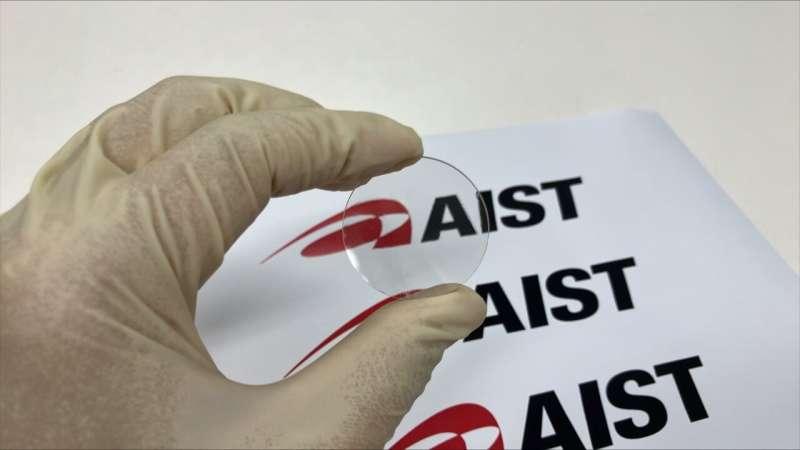

本研究工作中，研究团队通过传统熔融淬火工艺，成功制备出无色、光学透明且杨氏模量超过 130 GPa 的氧化物玻璃。制得的玻璃样品厚度超过 3 mm、直径可达 60 mm，表明高弹性模量玻璃完全可以依托可扩展的工业技术生产，而无需依赖气动悬浮或激光加热等特殊工艺。

相关成果已发表在《日本陶瓷学会杂志》上。

关键结果包括：

• 成功制备出杨氏模量超过 130 GPa 的大尺寸透明氧化物玻璃；
• 该高弹性模量玻璃未采用任何化学或物理强化手段即可获得高强度；
• 差示热分析结果表明，该玻璃有望被拉制成杨氏模量约为传统玻璃纤维两倍的高性能纤维；
• 玻璃的热膨胀系数低于 80 × 10⁻⁷ K⁻¹，并可通过进一步调控化学成分进行精细调节；
• 相关玻璃陶瓷材料的杨氏模量有望通过受控结晶进一步提升。

新开发的玻璃体系为设计兼具高硬度、高弹性模量和改进断裂韧性的氧化物玻璃提供了新的思路。这类性能组合使其在电子器件保护、精密光学元件以及纤维增强复合材料等领域具有广阔的应用前景。

更为重要的是，该玻璃完全基于传统熔融淬火工艺制备，便于直接嵌入现有工业玻璃生产线，无需大规模改造生产体系。

在潜在应用方面，这类高弹性薄型覆盖玻璃有望在不依赖表面化学强化的前提下实现高强度与高可靠性，为工业界开发新一代高性能显示盖板、保护层和结构功能一体化组件提供了新的可能，也进一步凸显了先进氧化物玻璃作为高附加值功能材料的应用潜力。
